碎渣机
一、概述：
DGS-830系列单辊碎渣机主要用于电站锅炉除渣系统炉渣的破碎。该系列设备具有设计合理、结构紧凑、破碎力强、密封性好、性能稳定可靠的特点，同时具有“自控排障”、碎渣粒度可调等特点。
二、技术参数
|
序号 |
项目 |
参数 |
|
|
1 |
入口尺寸 |
830×830mm |
|
|
2 |
出口尺寸 |
821×500mm |
|
|
3 |
灰渣碎后粒度 |
25-50mm(可调) |
|
|
4 |
辊轴转速 |
3lr/min |
|
|
5 |
出力 |
有水冲 |
60t/h |
|
无水冲 |
30t/h |
||
|
6 |
电机功率 |
7.5kw |
|
三、DGS-830系列单辊碎渣机型号一览表
|
机体型号 |
Q |
V |
Y |
适用 |
|||||||||
|
轴封 |
齿辊 |
左右 |
|
|
|
||||||||
|
S |
C |
B |
S |
C |
B |
S |
C |
B |
|||||
|
H |
A |
L |
AQH-SL |
AQH-CL |
AQH-BL |
|
|
|
|
|
|
淡 |
连 |
|
R |
AQH-SR |
AQH-CR |
AQH-BR |
|
|
|
|
|
|
||||
|
B |
L |
BQH-SL |
BQH-CL |
BQH-BL |
|
|
|
|
|
|
|||
|
R |
BQH-SR |
BQH-CR |
BQH-BR |
|
|
|
|
|
|
海 |
|||
|
C |
L |
CQH-SL |
CQH-CL |
CQH-BL |
|
|
|
|
|
|
|||
|
R |
CQH-SR |
CQH-CR |
CQH-BR |
|
|
|
|
|
|
定 |
|||
|
M |
A |
L |
|
|
|
AVM-SL |
AVN-CL |
AVM-BL |
AYM-SL |
AYM-CL |
AYM-BL |
淡 |
|
|
R |
|
|
|
AVM-SR |
AVM-CR |
AVM-BL |
AYM-SR |
AYM-CR |
AYM-BR |
||||
|
B |
L |
|
|
|
BVM-SL |
BVM-CL |
AVM-BL |
BYM-SL |
BYM-CL |
BYM-BL |
|||
|
R |
|
|
|
BVM-SR |
BVM-CR |
AVM-BR |
BYM-SR |
BYM-CR |
BYM-BR |
淡 |
|||
|
W |
B |
L |
|
|
|
|
|
|
BYM-SL |
BYM-CL |
BYM-BL |
地 |
|
|
R |
|
|
|
|
|
|
BYM-SR |
BYM-CR |
BYM-BR |
||||
|
C |
L |
|
|
|
|
|
|
CYW-SL |
CYW-CL |
CYW-BL |
海 |
||
|
R |
|
|
|
|
|
|
CYW-SR |
CYW-CR |
CYW-BR |
||||
|
进出口连接形式 |
非法兰连接 |
仅进口法兰连接 |
进出口皆法兰连接 |
|
|
||||||||
四、结构特点
本系列碎渣机主要由电机、液力偶合器、摆线针轮减速机、碎渣机本体和时间性控制柜组成。具有电气“自控排障”及电气+液力双级过载保护功能，安全可靠。其“自控排障”与保护过程是：一旦碎渣机过载卡死，电控柜自动控制碎渣机交替正反转以排除卡阻；若正反转三次仍不能排障，则自动停转电机并发出警报。若电气控制失灵，则液力偶合器能避免电机“闷车”烧毁。电机带动偶合器输入端旋转不停(输出端被卡阻)而使偶合器迅速升温至油塞熔化（125℃）而泄油卸荷。

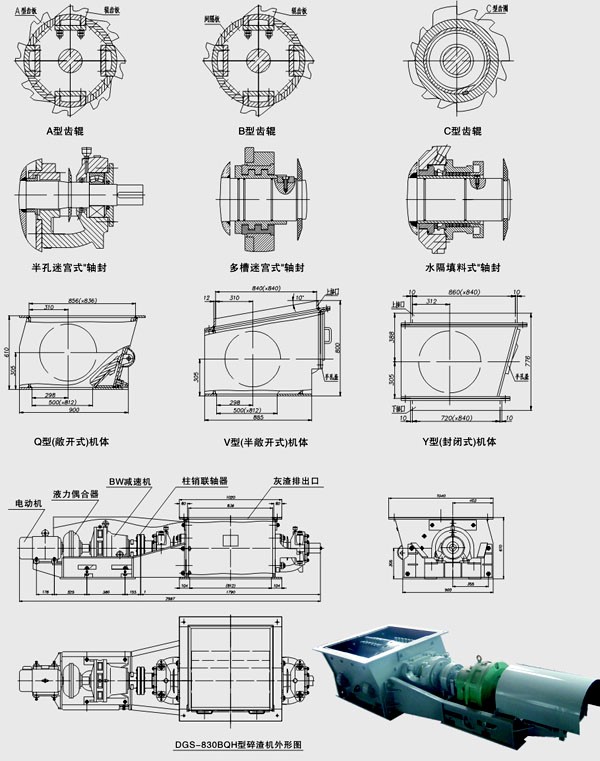

为适用电厂的各种需要，本系列碎渣机采用模块化设计，可方便灵活地选择传动形式、传动位置及各型齿轮、机体。碎渣机齿辊结构有A、B、C三种（见图1），而其辊轴与机壳端壁间轴封形式分为“半孔迷宫大”式、“多槽迷宫”式、“水隔填料”式三种形式（见图2）；机体结构有Q型、V型、Y型之分（见图3），下面对各形式作简要介绍。
A型齿辊：辊面全部布设辊齿板，破碎后粒度更细，适合粒度要求高的场合。B型齿辊：在结构上与CE830的辊齿板通用，是应用最广泛的形式。辊齿板磨损失效后可方便地更换。
C型齿辊：适用于海水除渣或强结焦渣。渐开线布齿的辊齿圈装于鼓形辊轴上，只在一端加六只螺栓、螺母紧固，更换辊齿圈时同时将螺栓螺母更换，从而适用海水腐蚀。C型齿辊的破碎力比A型和B型齿辊更强，有利于强结焦情况下的碎渣。颚板形式为勾形结构，嵌装于可调颚体上，无需螺栓紧固，更换方便。
“半孔迷宫”式轴封：适用于连续排渣运行方式。
“多槽迷宫”式轴封：仅适用于进出口或进入口与大气隔绝的封闭式或半封闭式定期排渣运行。
“水隔填料”式轴封：仅装设于地下灰浆泵房内的碎渣机采用。在不必要的情况下采用“水隔填料”式轴封不仅无益反而有害——增加了不必要的水耗、轴径腐蚀和日常维护。
Q型机体：适用于进出口无需法兰连接的炉下连续碎渣。
V型机体：适用于进口法兰连接而出口不需要法兰连接的炉下碎渣。
Y型机体：适用于进出口都需要法兰连接的封闭炉下或灰浆泵房内碎渣。
